Capteur de pression d’huile : 3 zones clés pour le localiser et diagnostiquer votre panne

Lorsque le voyant rouge en forme de burette d’huile s’allume sur votre tableau de bord, la panique est souvent immédiate. Avant de craindre une casse moteur, vérifiez l’état du capteur de pression d’huile. Cette pièce agit comme une sentinelle pour mesurer la pression du lubrifiant dans le circuit. Pour tester ou remplacer ce composant, il faut d’abord le localiser avec précision sous le capot. Découvrez Voyant service allumé : 5 réflexes pour identifier l’urgence et éviter une panne.

Attention : un voyant de pression d’huile rouge peut signaler un manque de pression réel et potentiellement destructeur pour le moteur. Si le voyant reste allumé moteur tournant, si un bruit de claquement apparaît ou si le moteur manque de lubrification, coupez immédiatement le moteur et ne roulez pas avant d’avoir effectué les vérifications de base.

Les emplacements stratégiques du capteur selon les architectures moteurs

Il n’existe pas d’emplacement universel, car chaque constructeur optimise l’espace différemment. Le capteur doit être en contact direct avec l’huile sous pression, ce qui limite sa position à quelques zones précises du circuit de lubrification : boîtier de filtre, galerie principale du bloc, culasse ou support d’accessoires.

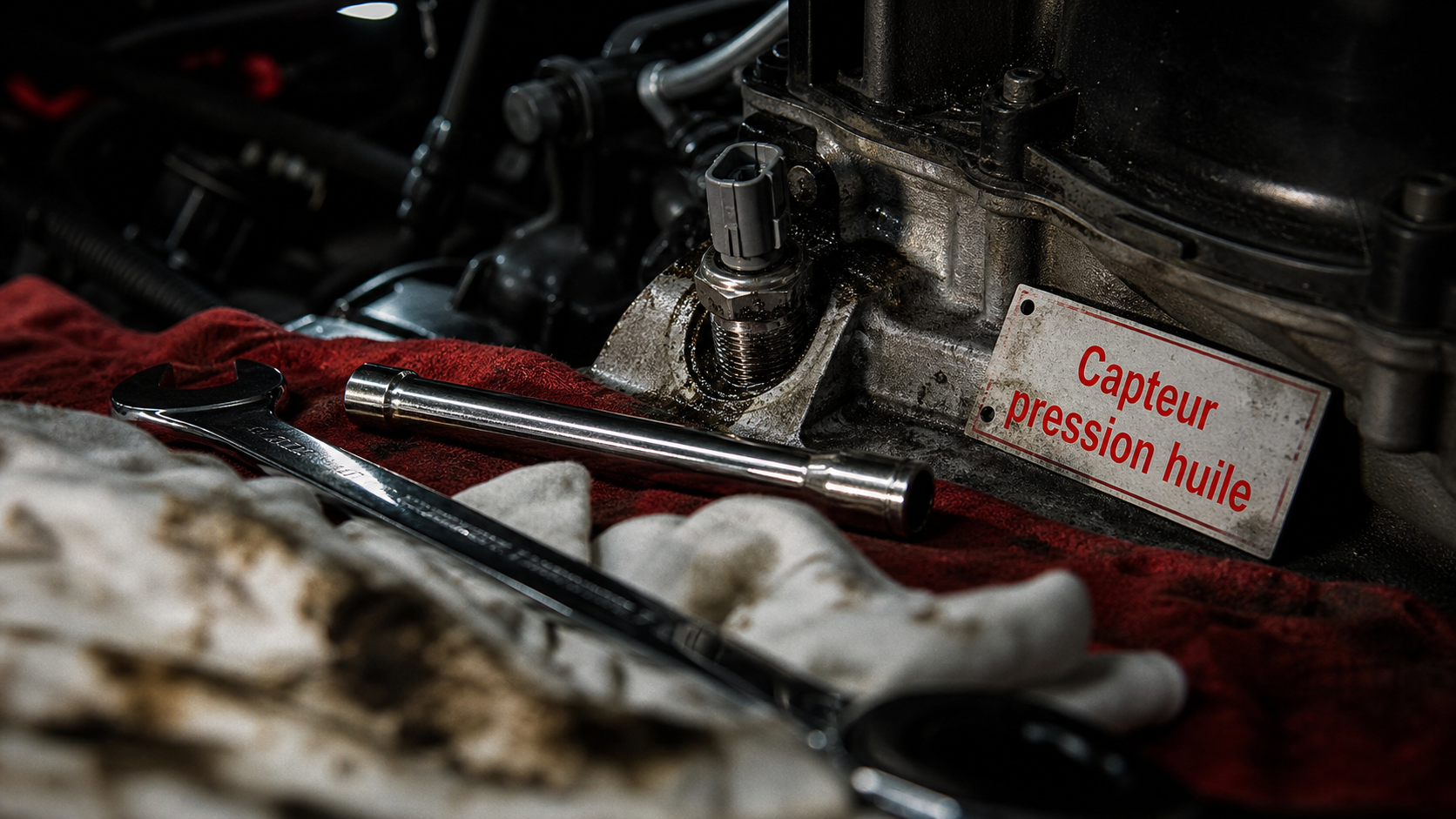

À proximité immédiate du filtre à huile

C’est l’emplacement le plus fréquent sur une majorité de véhicules modernes, notamment chez les constructeurs français comme Peugeot, Renault ou Citroën et allemands comme Volkswagen ou Audi. Le capteur est souvent vissé sur le support du boîtier du filtre à huile ou sur le conduit principal adjacent. Cette position permet de mesurer la pression immédiatement après le filtrage, garantissant une lecture fiable avant la distribution vers le haut du moteur.

Sur les moteurs Renault 1.5 dCi et 1.2 TCe, Volkswagen et Audi 2.0 TDI, ainsi que sur de nombreux blocs essence PSA, commencez donc par repérer le filtre à huile. Selon l’implantation du moteur, le capteur peut être visible par le dessus ou nécessiter un accès par dessous après la dépose du cache inférieur.

Sur le bloc-cylindres, côté distribution ou boîte

Sur certains modèles, notamment les moteurs anciens ou les architectures japonaises transversales, le capteur est implanté directement dans le bloc moteur. Il se présente comme une pièce métallique munie d’un connecteur électrique à un ou plusieurs fils. Vous le trouverez généralement à mi-hauteur du bloc, face au radiateur ou vers la cloison d’habitacle.

Sur certains moteurs Ford EcoBoost, le capteur peut se trouver sur le côté du bloc, à proximité de la poulie de vilebrequin ou du porte-filtre. Sur des motorisations installées transversalement, inspectez également le côté boîte de vitesses : le capteur peut être difficile à voir depuis le haut en raison de l’alternateur, du compresseur de climatisation ou des durites.

Près de la culasse ou de la pompe à vide

Dans des configurations spécifiques, comme sur certains moteurs diesel BMW ou Mercedes, le capteur se situe plus en hauteur, vers la culasse. Sur certains utilitaires, il est dissimulé derrière des organes comme la pompe à vide ou près du vase d’expansion. L’accès nécessite alors de déposer quelques éléments périphériques pour dégager le connecteur.

Les moteurs BMW N47 et B47 demandent souvent une inspection à l’arrière du moteur, près de la cloison pare-feu. Cette zone est étroite et chaude : travaillez impérativement moteur froid, avec un bon éclairage, et évitez de tirer sur le faisceau électrique pour atteindre le connecteur.

Comment identifier visuellement le capteur sans se tromper ?

Une fois la zone identifiée, distinguez le capteur de pression des autres sondes de température ou de position. Le capteur de pression possède des caractéristiques physiques fréquentes : il ressemble à un gros boulon fileté surmonté d’une prise en plastique noir ou gris. La partie métallique est conçue pour être serrée avec une clé plate ou une douille longue, généralement de 22 mm, 24 mm ou 27 mm.

Visualisez le circuit d’huile comme un système hydraulique : le capteur est placé là où la pression reflète la santé globale du système. Contrairement à une sonde de niveau située dans le carter, le capteur de pression se trouve sur une ligne ascendante ou une galerie principale. En suivant les nervures de fonte ou d’aluminium sur le bloc moteur qui acheminent le liquide vers le haut, vous finirez par repérer cette sentinelle électrique.

• Un capteur de pression est généralement vissé dans une partie métallique du moteur ou du porte-filtre.
• Une sonde de température de liquide de refroidissement se trouve plutôt sur une durite, un boîtier d’eau ou près du thermostat.
• Une sonde de niveau d’huile est habituellement placée sur le carter inférieur, donc sous le moteur.
• Le contacteur de pression le plus simple possède souvent un seul fil, tandis qu’un capteur électronique peut avoir deux ou trois voies.

Diagnostic : est-ce le capteur ou un problème de pression réel ?

Avant tout remplacement, un diagnostic est nécessaire. Un voyant allumé indique soit une pression réelle trop basse, soit une information erronée envoyée par le capteur, son connecteur ou son faisceau.

Les symptômes d’un capteur défectueux peuvent inclure un voyant qui s’allume de façon intermittente, notamment au ralenti ou dans les virages, un voyant qui persiste alors que le niveau d’huile est correct, ou une alerte qui disparaît après avoir manipulé le connecteur. Une fuite d’huile autour du filetage du capteur ou de l’huile présente dans la prise électrique constitue également un indice important.

À l’inverse, des bruits métalliques, des claquements au démarrage, un moteur très bruyant à chaud, une odeur d’huile brûlée ou un voyant qui s’allume en continu doivent faire suspecter un défaut de pression réel. Dans ce cas, ne vous contentez pas de remplacer le capteur : le niveau d’huile, le filtre, la crépine, la pompe à huile et l’usure interne du moteur doivent être contrôlés.

1. Garez le véhicule sur un sol plat, coupez le moteur et attendez quelques minutes avant de contrôler le niveau à la jauge.
2. Vérifiez que l’huile est au bon niveau et que sa viscosité correspond aux préconisations du constructeur.
3. Inspectez le filtre à huile, le porte-filtre, le capteur et les alentours à la recherche de fuites.
4. Débranchez le connecteur moteur froid et contrôlez l’absence d’huile, d’oxydation, de broche tordue ou de fil coupé.
5. Contrôlez le fonctionnement du capteur selon le schéma électrique et les valeurs prévus pour votre motorisation.

Utilisez ensuite un multimètre uniquement si le type de capteur et son fonctionnement sont connus. Sur certains anciens contacteurs, moteur éteint, le circuit peut être fermé, puis s’ouvrir lorsque la pression monte. Cependant, les capteurs électroniques modernes délivrent souvent un signal variable : une simple mesure de continuité ne suffit alors pas. Consultez la documentation technique correspondant au moteur avant d’interpréter une valeur.

La méthode la plus fiable consiste à retirer le capteur pour visser à sa place un manomètre d’atelier adapté. Si le manomètre indique une pression correcte, généralement entre 1,5 et 4 bars selon le régime et la température, alors le capteur, son connecteur ou son faisceau est probablement en cause. Les valeurs exactes varient fortement selon les moteurs : comparez toujours la mesure aux données constructeur.

Consigne de sécurité : ne débranchez pas un capteur, ne retirez pas un bouchon et ne desserrez pas un élément du circuit de lubrification lorsque le moteur tourne. L’huile chaude peut être projetée sous pression et provoquer des brûlures.

Tableau récapitulatif des localisations par marques

Voici les zones de recherche prioritaires pour gagner du temps lors de votre intervention. Ces emplacements sont indicatifs : une même marque peut utiliser des implantations différentes selon l’année, le code moteur et l’équipement du véhicule.

Conseils pratiques pour le remplacement du capteur

Le remplacement est accessible à condition de respecter quelques règles de propreté. Puisque la pièce est vissée dans le circuit de lubrification, une petite quantité d’huile s’écoulera au démontage. Prévoyez un chiffon ou un bac de récupération.

Avant de commencer, stationnez le véhicule sur une surface plane, serrez le frein de stationnement et laissez refroidir complètement le moteur. Si l’intervention impose un accès sous le véhicule, utilisez des chandelles adaptées : ne travaillez jamais sous une voiture maintenue uniquement par un cric.

Les outils nécessaires

Munissez-vous d’une douille longue, car le connecteur plastique empêche souvent l’usage d’une douille standard, d’un cliquet et d’une rallonge. Une clé dynamométrique est recommandée pour le remontage, avec un serrage généralement compris entre 15 et 25 Nm. Un serrage excessif peut fissurer le support en aluminium ou le bloc moteur.

• Une douille longue ou une clé adaptée à l’hexagone du capteur.
• Un cliquet, une rallonge et éventuellement une clé plate fine pour les zones encombrées.
• Un bac de récupération et des chiffons non pelucheux.
• Des gants de protection et, si l’accès se fait par dessous, des lunettes de sécurité.
• Un lecteur de diagnostic ou un manomètre d’atelier si le voyant persiste après remplacement.

Précautions lors du remontage

La plupart des capteurs neufs possèdent un joint ou un filetage pré-enduit. N’ajoutez pas de ruban téflon, car des morceaux pourraient obstruer les conduits d’huile. Assurez-vous que la zone autour du trou est parfaitement propre avant de visser le nouveau capteur pour éviter d’introduire des impuretés dans le moteur.

Comparez soigneusement l’ancien et le nouveau capteur avant le montage : filetage, longueur, connecteur, nombre de broches et présence d’un joint doivent correspondre. Engagez toujours le filetage à la main sur plusieurs tours avant d’utiliser un outil. Serrez ensuite au couple indiqué par la documentation technique du véhicule, car la valeur dépend du moteur et de la matière du support.

Une fois l’opération terminée, vérifiez le niveau d’huile, reconnectez correctement la prise puis démarrez le moteur. Surveillez l’absence de fuite au niveau du filetage et assurez-vous que le voyant au tableau de bord s’éteint après quelques secondes. Si le voyant reste allumé, si le moteur émet un bruit anormal ou si une fuite apparaît, coupez immédiatement le moteur. Il faudra alors investiguer le faisceau, le filtre à huile, la pompe à huile, la crépine ou l’état d’usure des coussinets de bielle, une étape beaucoup plus complexe.
